Konstantin® Fräser
Serie C 620

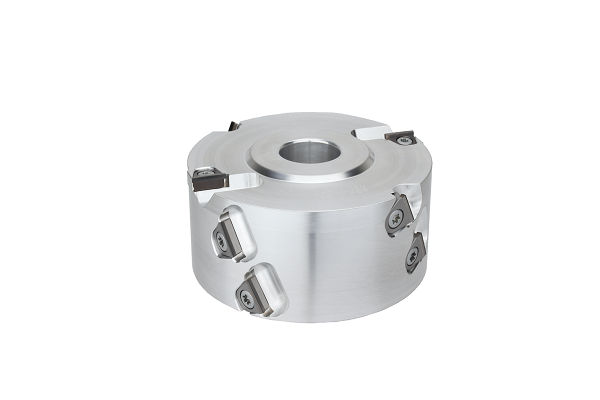

Konstantin C 620-1
DIA - Falzfräser
Anwendungsbereich
Konstantin C620-1 DIA-Falzfräser für den manuellen Vorschub auf einer Tischfräse geeignet. Qualitativ hochwertige Falzfräsungen in abrasiven Plattenwerkstoffen sind mit diesem Werkzeug ohne Probleme möglich.
Kombiniert mit der Austauschmöglichkeit der Messer vor Ort, ergibt sich ein sehr wirtschaftliches Messerkopfsystem mit einem super Preis-Leistungsverhältnis.
Technische Daten
Kategorie:
DIA-Falzfräser mit Konstantin Wechselschneiden
Vorschubart:
MAN
Bearbeitungsart:
Falzbearbeitungen
Durchmesser:
125 mm
Schnittbreiten:
49.9 mm
Schnittstelle:
Bohrung 30 mm h7
Drehrichtung:
Rechtslauf
Schneidenanzahl:
Z = 2 / V2
Tragkörper:
Aluminium
Schneidstoff:
Diamakt PKD
Konstantin C 620-2
DIA - Fügefalzfräser
Anwendungsbereich
Konstantin C620-2 DIA-Füge-Falzfräser für den manuellen Vorschub auf einer Tischfräse geeignet. Durch den Einsatz einer halben Schneide ist dieser Fräser sowohl als Fügefräser, wie auch als Falzfräser für kleinere Falzarbeiten einsetzbar.
Die Mindestfalztiefe sollte mindestens 9 mm sein um Ausrisse zu vermeiden.
Defekte Schneiden können einfach jederzeit ausgetauscht werden.
Technische Daten
Kategorie:
DIA-Falzfräser mit Konstantin Wechselschneiden
Vorschubart:
MAN
Bearbeitungsart:
Falz- Fügebearbeitungen
Durchmesser:
125 mm
Schnittbreiten:
49.9 mm
Schnittstelle:
Bohrung 30 mm h7
Drehrichtung:
Rechtslauf
Schneidenanzahl:
Z = 2 / V2
Tragkörper:
Aluminium
Schneidstoff:
Diamant PKD
Konstantin C 620-3
DIA - Fügemesserkopf
Ausführung
Grundkörper aus Leichtmetall
Schneidelemente mit DP (DIA) bestückt
Fügemesserkopf mit austauschbaren DP-Schneiden
Ziehender Schnitt
Zwei bis dreimal nachschärfbar
Anwendung
Fügen der Schmalseite von Plattenwerkstoffen
Werkstückstoff
Plattenwerkstoff
Besonderheit
Konstanter Durchmesser bei Austausch
von Elementen mit selber Schneidenhöhe
Aufgrund der hohen Wiederholgenauigkeit beim
Messertausch kann dieser auch vor Ort durchgeführt werden
Zur Erhöhung der Standzeit können die Messerelemente auch einzeln untereinander ausgetauscht werden
Schneidelemente können sowohl im Grundkörper als auch ohne Grundkörper nachgeschärft werden
