Panhans

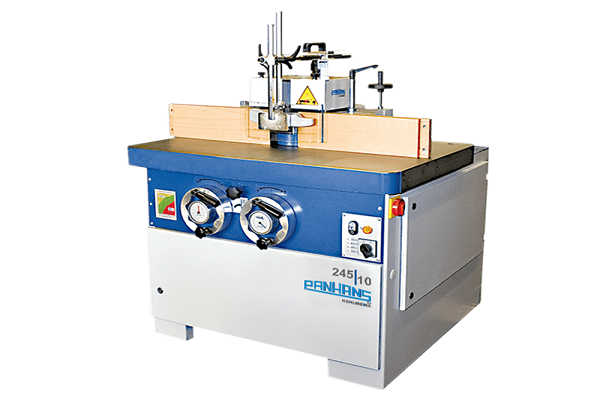

Schwenk-Fräsmaschine 245|10

Previous
Next





Solide Basis und höchstes Qualitätsniveau. Die Schwenk-Fräsmaschine 245|10 verzichtet bewusst auf elektronische Steuerungen und Funktionselemente.

Manuelle Einstellräder und analoge Anzeigen wurden hier mit hochwertigen Materialen, sorgfältiger Herstellung und maximaler Funktionalität kombiniert.

Für Betriebe mit geringem Durchsatz ist die 245|10 eine gute Wahl – garantiert.

Technische Daten


Schwenkbereich

-5 bis +45°
Drehzahlen

3000/4500/6000/9000 U/min
Motorleistung

5,5 kW / 7,5 PS
Spannung

400 V / 50 Hz
Tischgröße

1100 x 760 mm
Tischhöhe

870 mm
Fräsdorn

30 mm, nicht auswechselbar
Einspannhöhe 1

40 mm
Höhenverstellung 1

40 mm
Absaugstutzen

120 mm ø, 2 Stück

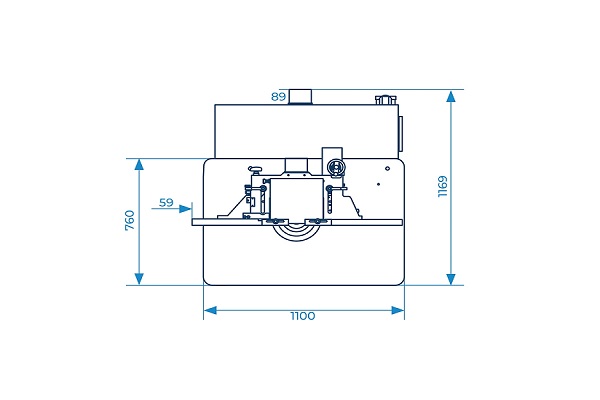

Abmessungen

1100 x 1170 mm
Gewicht

ca. 800 kg


Standardausführung

Grundausstattung der Schwenk-Fräsmaschine 245|10.

Manuelle Einstellräder

Manuelle Einstellräder zur Höhen-/Schwenkverstellung. Analoge Messuhren zeigen die aktuellen Werte an.

4 Drehzahlen

3000/4500/6000/9000 U/min mit elektrischer Drehzahlanzeige und Riemenschnellspannvorrichtung.

Fräser-Schnellspannvorrichtung

Frässpindel 30 mm nicht auswechselbar mit Fräser-Schnellspanneinrichtung.

Fräsanschlag

Gesamtverstellung über Handrad. Einzelbackenverstellung über einen Sterngriff und Skala, inkl. Multiplex-Anschlagplatten.


Optionales Zubehör

Unterschiedliche Funktionselemente stehen wahlweise zur Verfügung. Sie schaffen bei Bedarf zusätzliche Präzision, Arbeitserleichterung und Wirtschaftlichkeit.

Rahmenauflage

Rahmenauflage 1340 mm ausziehbar bis ca. 892 mm.

Tischplattenverlängerung beidseitig


Rückschlagschutz

Rückschlagschutz 1648 zum sicheren Einsetzfräsen.

Tischschieber Slide Plate

Tischschieber Slide Plate, kleine Tischplatt.

Fräsanschlag 216

Gesamtverstellung über Handrad und LCD-Anzeige Einzelbackenverstellung über Sterngriff und Skala, inklusive Gussanschlagplatten

Drehteller

Drehteller zum Drehen des Fräsanschlages 216 auf dem Maschinentisch um 360°.

Sicherheitslineale mit Kehlbrett



Centrex 1624 Frässchutz und Druckvorrichtung

Centrex 1624 Frässchutz und Druckvorrichtung sorgt für sicheres fixieren des Werkstückes.

Wegschwenkvorrichtung

Wegschwenkvorrichtung handhydraulisch komfortables und sicheres Anheben und Wegschwenken des Fräsanschlages

Zentralschmierung



Vorschubapparat PV 84

- 4 Rollen 120 x 60 mm
- 8 Geschwindigk. (2/4/5,5/6, 7 /11/13/16,5/33 m/min)
- Stativ mit verlängertem Auslegerarm 1050 mm
- Rechts- und Linkslauf
- Individuell horizontal und vertikal einsetzbar
- Individuell einstellbar




Vorschubapparat Variomatic 4N


- 4 Rollen (Rollenbr. geteilt 2 x 25 mm, 0 120 mm)
- stufenlose Geschwindigkeit 2 - 18 m/min
- Rechts-/Linkslauf
- schnelles Drehen von horiz. auf vertikalen Betrieb
- einfaches Wegschwenken und Positionieren
- Memory-Lock-System für wiederholgenaue Fixierung
- Komfortstativ
- numerische Höhenanzeige
- Auslegearm 1050 mm lang

Konsole für Vorschubapparat

Konsole für Vorschubapparat starr. Erforderlich bei Ausführungen mit Rolltisch


Zapfenschneid- und Schlitzapparat 1376

Zapfenschneid- und Schlitzapparat 1376 mit Exzenterspanner, mit einstellbarem Gehrungsanschlag 30° bis 150°. Schiebeschlitten läuft leicht auf Kugellagern. Schiebeweg 710 mm, Größe der Schiebeplatte 295 x 255 mm Aufbauhöhe ca. 56 mm.

Schutzhaube 1641

Schutzhaube 1641 für Zapfenschneid- und Schlitzscheiben bis max. 350 m 0, aus starkem Stahlblech, mit verstellbarem Schutzdeckel, mit Absaugstutzen Durchmesser 120 mm.

Antriebsmotor 7,5 kW
