Panhans
Format- und Besäumkreissäge 680|200

Panhans
Format- und Besäumkreissäge 680|200

Previous slide
Next slide

Technische Daten

Schnittlänge Rollwagen
3450 mm
Schnitthöhe
bei 90° max. 155 mm
bei 47° max. 105 mm
Schnittbreite am Breitenanschlag
1250mm
Längenanschlag am Querschlitten
ausziehbar bis 3500 mm
Sägeblatt-Durchmesser
max. 450 mm
Sägeblattdurchmesser (unter Tisch versenkbar)
ø 400 mm
Tischgröße
1200 x 655 mm
Tischverlängerung
750 x 655 mm
Tischverbreiterung
1430 x 940mm
Tischhöhe / Arbeitshöhe
900 mm
Motorleistung
5,5 kW / 7,5 PS
Platzbedarf
7110 x 4150mm
Gewicht
ca. 1150 kg
Absaugstutzen
120 / 80 mm

Spezifikationen

- Bedienpanel in Augenhöhe
- selbsttragender Maschinenkörper
- Rahmenschweißkonstruktion aus starkwandigen Stahlprofilen erwindungssteife, feingehobelte Gusstischplatte
- komplette Sägewelleneinheit, dynamisch gewuchtet
- doppelt geführte Schwenksegmente mit doppelter Säulenführung für die Höhenverstellung
- 2-fach kugelgelagerte Kreissägewelle sorgt für absolute Laufruhe
- Doppelrollwagen, leichtgängig und wartungsfrei, präziser und spielfreier Lauf, geschliffene Prismenführungen mit Fernarretierung im Raster 80 mm
- stabiler und trotzdem leichter Querschlitten
- Längenanschlag am Querschlitten, mit Teleskopauszug bis 3300 mm, inkl. 2 Anschlagklappen und 1 Endanschlag mit Feineinstellung, nutzbar als Winkel-Gehrungsanschlag beidseitig bis 50°
- Tischverlängerung an der Gusstisch-Arbeitsplatte 750 x 655 mm
- ausziehbare Werkzeugschublade
- elektromotorischer Breitenanschlag mit Schnittbreite 1250 mm
- elektromotorische Höhen- und Schwenkverstellung
- Schwenkbereich des Sägeblattes von 0 - 47°
- Digitalanzeigen für Gradeinstellung Schnitthöhe und Drehzahl
- APA-Sägeblatt-Schnellspann-System
- Drehzahl Hauptsägeblatt 3000/4000/5000/6000 U/min
- Schutzvorrichtung nach beiden Seiten wegschwenkbar, Schutzhaube mit Wechseleinsatz breit/schmal
-Drucktastenschaltung mit elektr. Sanftanlauf, verschleißfreie Motorbremse


Standardausführung

Serienmäßge Ausstattungselemente der Versionen 680|200.

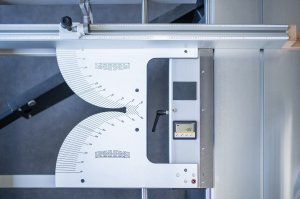

Digitale Winkelfeinjustage des Längenanschlags

Dank der flach montierten, digitalen Winkeleinstellung lässt sich der Längenanschlag beidseitig auf bis zu 46° einstellen und ohne einen Umbau das Werkstück darauf positionieren. Der Querschlitten läuft in exakt einer Linie gerade am Sägeblatt entlang.

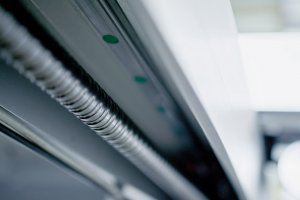

Elektrisch angetriebener Breitenanschlag mit Kugelrollspindel

Der digital einstellbare Breitenanschlag ist über eine Kugelrollspindel elektrisch angetrieben und lässt sich von Ihrer Standposition über den 7" Touchscreen auf jeglich beliebige Position verfahren, ohne dabei um die Säge herum laufen zu müssen.

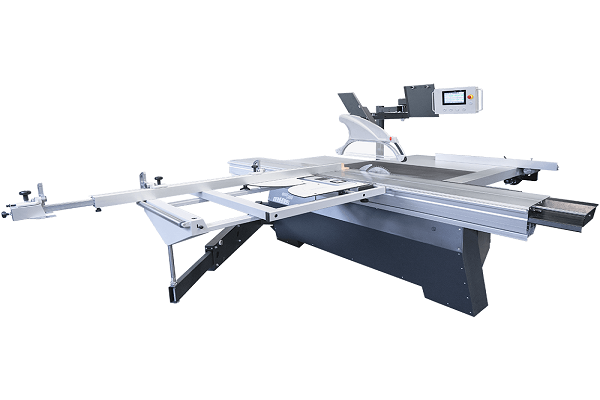

Verbreiterbarer Querschlitten

Der Querschlitten lässt sich einerseits bei Nichtgebrauch zur Seite schwenken. Andererseits lässt er sich aber auch bei großen Werkstücken und Winkelschnitten durch Auszug des Metallrahmens deutlich verbreitern. Die bisher kraftvolle Handarbeit, das Werkstück stützen zu müssen, entfällt.

Doppelrollwagen

Der super leichtgängige Doppelrollwagen mit präzisem Lauf ist an jeder beliebigen Position stufenlos arretierbar. Die Leichtgängigkeit bleibt auch nach vielen Jahren der Belastung und Verschmutzung bestehen und ist somit absolut wartungsfrei.

Optionales Zubehör

Unterschiedliche Funktionselemente stehen wahlweise zur Verfügung. Sie schaffen bei Bedarf zusätzliche Präzision, Arbeitserleichterung und Wirtschaftlichkeit.

Digit-PAB

Digitale Maßanzeige für den Breitenanschlag mit Umschaltfunktion und Maßverrechnung. Das Anschlagprofil ist hoch oder flach einsetzbar. Die eingestellte Anschlagposition wird digital und übersichtlich im drehbaren Gehäuse dargestellt. Durch das Absolut-Messsystem steht das korrekte Maß auch nach dem Wegschwenken des Anschlages zur Verfügung. Kein Eichvorgang nötig. Reproduzierbare Maßgenauigkeit 0,1 mm.

Bedientableau oben

Bedientableau in Augenhöhe platziert einschließlich einer wegschwenkbaren Kreissägen-Schutzvorrichtung und einer Komfort-Tischverbreiterung .Sinnvoll beim Auftrennen großer Platten.



Kalibriergerät

Zur automatischen Eichung der Schnitthöhe auf 50 mm bei unterschiedlichen Sägedurchmessern. Bei nachgeschärften Sägen ist damit immer der exakte Sägeüberstand bzw. die Schnitthöhe nach dem Sägeblattwechsel gesichert.

Laser

Laser zur optischen Anzeige der Schnittfuge auf Anriss- oder Besäumschnitten, bei Brettware mit Waldkante. Der Laser wird an der Schutzvorrichtung befestigt.

stufenlose Drehzahl

Stufenlose Drehzahlregulierung für das Hauptsägeblattregelbar von 2000 - 6000 U/min, incl. 7,5 kW Motor. Bedienung über Touchscreen 5, 7".

Ein-/ Ausschalter mit Spiralkabel

Für Haupt- und Vorritzsäge, mobile Bedienung durch Spiralkabel, Steuerungseinheit kann am Rollwagen eingehängt werden.

Wegschwenkvorrichtung

Schwenkt den Querschlitten inklusive aufgebautem Längenanschlag in die Parkposition hinter dem Maschinentisch. Schnell und sicher von einer Person zu bedienen. Durch das Wegschwenken entsteht freier Zugang direkt neben dem Rollwagen.

Zusatzauflage / Auflageteller

Sehr breite und lange Werkstücke werden durch die Stützauflage am Querschlitten gehalten. Bei Bedarf lässt sich die Stütze einfach ausklappen bzw. aktivieren.


Schwenktisch-Hilfsauflage

Zusätzliche Auflage bzw. Tischverlängerung, mit Kunststoff-Tragrolle, im Ein- und Auslaufbereich am Rollwagen.

Zusätzliche Auflage

Auf den Rollwagen einschiebbare Auflage, die das Durchhängen von großen Platten verhindert.

Mut zur Farbe - individuelle Farbgestaltung

Wer's bunt mag, ist mit der Formatkreissäge 680 bestens bedient. Neben den Serienfarben besteht bei diesem Modell die Möglichkeit, Frontblech und das Steuerungsgehäuse in jeder beliebigen RAL­Farbe zu beschichten.


Doppelseitiger Gehrungsanschlag DSG

zum Fertigen von Gehrungsschnitten an schmalen und kurzen Werkstücken in jedem beliebigen Winkel von 0° - 90°. leichte Handhabung und schnelle Montage auf ALU-Doppelrollwagen. Mit Längenausgleich für Vorzugswinkel 5/10/15/22,5/30/45/60/67,5° zum Ablängen bis 1375 mm, inkl. Splitterholz und praktischer Wandhalterung.


Parallelanschlag

Auf dem Rollwagen verschiebbarer Anschlag zum Schneiden langer schmaler Streifen mit einer Schnittbreite bis 800 mm. Einfach einstellbar über die verstellbare Maßskala. Einschließlich Klappanschlag und Lupe.


Gehrungs-Hilfsanschlag

Der Problemlöser beim Anfertigen stumpfer und spitzer Gehrungen. Kombinierbar mit Super­Gehrfix I + II. Zum Anschlagen und beschädigungsfreien Ablängen von bereits zugeschnittenen Gehrungen. Als zusätzlicher Anschlag zum Längenanschlag mit einstellbarem Winkel, Versatzmaß zur Anschlagklappe 100 mm.

Längenanschlag Tele-Digit

Längenanschlag Tele-Digit mit zentraler digitaler und kabelloser Maßanzeige 0,1 mm. Zwischen vorderer und hinterer Anschlagklappe umschaltbar. Bis 3000 mm einsetzbar. Der Längenanschlag Tele-Digit wird an Stelle des Standard-Längenanschlages verwendet.

Längenanschlag digital

Set mit drei Anschlagelementen, alle mit Digitalanzeigen ausgestattet, Einstellgenauigkeit 0,1 mm, batteriebetrieben, Einstelllänge max. 3300 mm.


Breitenanschlag elektromotorisch

Elektromotorische Verstellung mit einer Genauigkeit von 0,1 mm. Mit Maßeingabe über Tastatur, automatischer Positionierung und inklusive Sicherheitsabschaltleiste. Das Anschlagoberteil ist abklappbar, um eine freie Tischfläche zu schaffen. Die Bedienung erfolgt von der Rollwagenseite.

Vorritzsäge Auto-EPS

Elektromotorische Positionierung für die Seiten­und Höhenverstellung, einschl. der Parkposition hinter dem Hauptsägeblatt. Größere Sägeblätter können ohne Ausbau der Vorritzsägeblätter eingesetzt werden. Die Ritzsägen befinden sich nicht im Schmutzbereich. Bei Aktivierung fährt das Aggregat auf die gespeicherten Einstellpositionen.

Ritzsystem Quick-Step

Werkzeuglose manuelle Verstellung der Vorritzbreite von 2,8 bis 3,8 mm durch Rasterverstellung um 0,05 mm. Inklusive einem Satz Ritzsägeblätter. Die Einstellung auf das Hauptsägeblatt erfolgt schnell und einfach.






Kreissägen-Vorschubapparat

Besonderes Panhans Know-how für zeitgemäße Fertigung. Zum sicheren und rationellen Schneiden von Leisten, Bohlen, Fensterkanteln usw. aus Massivholz. 3 höhenverstellbare Vorschubrollen bis 80 mm Höhe, über Handrad betätigt. 2 Vorschubgeschwindigkeiten (13 + 26 m/min). Absaugstutzen 80 mm Durchmesser. Einfache, schnelle und werkzeuglose Montage am Breitenanschlag an Stelle des Anschlagprofiles. Breiteneinstellung über den Breitenanschlag mit Versatzmaß 100 mm. Einschließlich automatischer Klemmung auf den Maschinentisch über Sicherheitsmagnet.

Vorritzaggregat 1750

Mit manueller Höhen- und Seitenverstellung, Bedienung über an der Maschinenfront angebrachte Handräder, mit Sägeblatt­Schnellspann-System APA, Leistung 0,55 kW/ 0,75 PS.
