Panhans
Format- und Besäumkreissäge 690|200
Wertschöpfung entsteht nicht durch unnötiges Zubehör - das Notwendige ist vernünftig - das Wesentliche zählt.
Innovation - Qualität - Produktivität, Werte, die Produkte aus dem Haus HOKUBEMA-PANHANS kennzeichnen.
Das PANHANS-Alu-Doppelrollwagenprinzip sorgt für besondere Leichtgängigkeit und höchste Lebensdauer.
Die umfangreiche Serienausstattung ermöglicht sicheres und wirtschaftliches Arbeiten.
In der Version 690|200 wird die Säge mit unterschiedlichem Zubehör aufgewertet.
Investition in die Zukunft - die Formatsäge PANHANS 690|20.

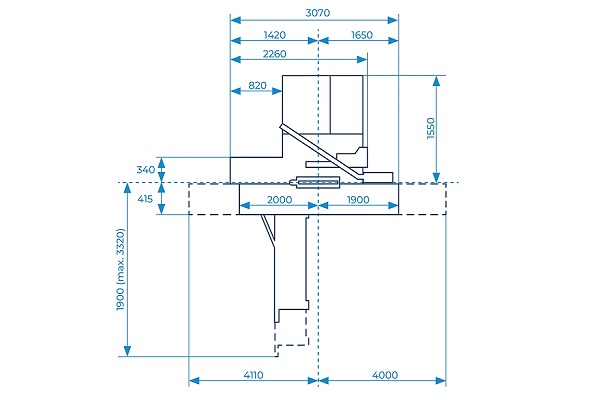

Technische Daten
Sägeblattschwenkung
+45°
Sägeblatt-Durchmesser Standard
max. 450 mm
Sägeblatt-Durchmesser optional 1
max. 500 mm
Sägeblatt-Durchmesser optional 2
max. 550 mm
Schnitthöhe Standard
bei 90° max. 145 mm
bei +45° max. 105 mm
Schnitthöhe optional 1
bei 90° max. 170 mm
bei +45° max. 122 mm
Schnitthöhe optional 2
bei 90° max. 195 mm
bei +45° max. 138 mm
Schnittbreite Standard
1250 mm
Schnittbreite optional
1500 mm (el. Verstellung)
Schnittlänge Standard
3200 mm
Schnittlänge optional
2000 / 2600 / 3800 mm
Sägeblattwechsel
APA-Schnellspannsystem
Hauptsägeblattsitz
ø 30 mm
Motorstärke Standard
5,5 kW / 7,5 PS
Motorstärke optional
7,5 kW / 10 PS
Drehzahl
3000/4000/5000/6000 U/min.
Absaugung Maschinenkörper
120 mm
Absaugung Schutzhaube
80 mm
Gewicht
1050 kg
Spezifikationen
- Elektromotorische Höhen- und Schwenkverstellung 0 bis +45° über Positioniersteuerung
- Motor Standard 5,5 kW / 7,5 PS
- Motor optional 5,5 kW / 7,5 PS
- Drehzahl Hauptsäge 3000 / 4000 / 5000 / 6000 U/min
- Schnitthöhe 145 mm maximal, bei Sägeblatt-ø 450 mm
- Schnitthöhe optional 170 mm, bei Sägeblatt-ø 500 mm
- Schnitthöhe optional 195 mm, bei Sägeblatt-ø 550 mm
- Schnittbreite 1250 mm, opt. 1500 mm, manuell verstellbar, auf Wunsch elektromotorisch verstellbar
- Schnittlänge Rollwagen 3200 mm, opt. 2000 / 2600 / 3800 mm
- Längenanschlag 3200 mm
Standardausführung
Serienmäßge Ausstattungselemente des Modells 690|200.
APA-Sägeblatt-Schnellspannsystem
- an Haupt- und Vorritzsägeblatt
- keine Spindelarretierung nötigt
- sehr hoher Anpressdruck
- jedes Sägeblatt einsetztbar
Kreissägen-Wellenlagerung
Die lange, 2-fach kugelgelagerte Welle, dynamisch gewuchtet und die massive, doppelt geführte Säulenführung für die Höhenverstellung sorgen für absolute Laufruhe.
Bedienpanel
Positioniersteuerung für motorische Höhen- und Schwenkverstellung mit Maßeingabe über 10er Tastatur und Feineinstellung im 1/10 mm Bereich über Tipptaster.
Sägeblattverstellung 0 - 45°
Positive Gehrungen bis zu einem Winkel von 45° lassen sich in höchster Präzision durchführen.
Schutzhaube
Schutzhaube mit integrierter Staubabsaugung, mit austauschbarem Wechseleinsatz, schmal für 90°, breit für 45°.
Wählbare Drehzahl
Durch einen Riemenwechsel an der Antriebseinheit mit einem Schnellspannhebel lässt sich die gewünschte Drehzahl schnell einstellen.
Optionales Zubehör
Unterschiedliche Funktionselemente stehen wahlweise zur Verfügung. Sie schaffen bei Bedarf zusätzliche Präzision, Arbeitserleichterung und Wirtschaftlichkeit.
Digit-PAB
Digitale Maßanzeige für den Breitenanschlag mit Umschaltfunktion und Maßverrechnung. Das Anschlagprofil ist hoch oder flach einsetzbar. Die eingestellte Anschlagposition wird digital und übersichtlich im drehbaren Gehäuse dargestellt. Durch das Absolut-Messsystem steht das korrekte Maß auch nach dem Wegschwenken des Anschlages zur Verfügung. Kein Eichvorgang nötig. Reproduzierbare Maßgenauigkeit 0,1 mm.
Bedientableau oben
Bedientableau in Augenhöhe platziert einschließlich einer wegschwenkbaren Kreissägen-Schutzvorrichtung und einer Komfort-Tischverbreiterung .Sinnvoll beim Auftrennen großer Platten.
Kalibriergerät
Zur automatischen Eichung der Schnitthöhe auf 50 mm bei unterschiedlichen Sägedurchmessern. Bei nachgeschärften Sägen ist damit immer der exakte Sägeüberstand bzw. die Schnitthöhe nach dem Sägeblattwechsel gesichert.
Laser
Laser zur optischen Anzeige der Schnittfuge auf Anriss- oder Besäumschnitten, bei Brettware mit Waldkante. Der Laser wird an der Schutzvorrichtung befestigt.
R 4 Fernbedienung
Größere Schnittbreiten am Breitenanschlag können von der Rollwagenseite aus manuell eingestellt werden. Nur in Verbindung mit Digit-PAB anwendbar.
Zusätzliche Auflage
Auf den Rollwagen einschiebbare Auflage, die das Durchhängen von großen Platten verhindert.
Wegschwenkvorrichtung
Schwenkt den Querschlitten inklusive aufgebautem Längenanschlag in die Parkposition hinter dem Maschinentisch. Schnell und sicher von einer Person zu bedienen. Durch das Wegschwenken entsteht freier Zugang direkt neben dem Rollwagen.
Schutzvorrichtung wegschwenkbar
Schutzvorrichtung wegschwenkbar inkl. vollflächiger Komfort-Tischverbreiterung 1200 x 780 mm zum Auftrennen extrem hoher Werkstücke. Hoher Bedienkomfort beim Sägeblattwechsel. Nur in Kombination mit Standardsteuerung - am Maschinenkörper - einsetzbar.
SUPER-GEHRFIX I
Kombinierter Gehrungs- und Längenanschlag mit dem außergewöhnlichen Leistungsspektrum - manuell und passgenau. Für Winkelschnitte von 45° bis 135° mit StandardLängenanschlag. Ganze Gradzahlen und Zwischengrade stehen für die Winkel 67,5/78,75/101,25/112,5° bereit. Automatischer Längenausgleich über eine Rasterkurve aus Edelstahl.
Super-GEHRFIX II
Kombinierter Gehrungs- und Längenanschlag für Winkelschnitte von 45° bis 135°, mit Standard-Längenanschlag. Mit digitaler Anzeige der Gradzahlen. Rasterlos auf 0,1° einstell- und ablesbar. Automatischer Längenausgleich über eine Rasterkurve aus Edelstahl.
Standard Gehrungsanschlag
Der Anschlag wird auf dem Rollwagen fixiert und ist beidseitig schwenkbar. Gradskala in der Rollwagennut von 45 - 60°, mit ausziehbarem Ablänganschlag bis 2000 mm Länge und einer Anschlagklappe.
Doppelseitiger Gehrungsanschlag DSG
zum Fertigen von Gehrungsschnitten an schmalen und kurzen Werkstücken in jedem beliebigen Winkel von 0° - 90°.
leichte Handhabung und schnelle Montage auf ALU-Doppelrollwagen. Mit Längenausgleich für Vorzugswinkel 5/10/15/22,5/30/45/60/67,5° zum Ablängen bis 1375 mm, inkl. Splitterholz und praktischer Wandhalterung.
Parallelanschlag
Auf dem Rollwagen verschiebbarer Anschlag zum Schneiden langer schmaler Streifen mit einer Schnittbreite bis 800 mm. Einfach einstellbar über die verstellbare Maßskala. Einschließlich Klappanschlag und Lupe.
Gehrungs-Hilfsanschlag
Der Problemlöser beim Anfertigen stumpfer und spitzer Gehrungen. Kombinierbar mit SuperGehrfix I + II. Zum Anschlagen und beschädigungsfreien Ablängen von bereits zugeschnittenen Gehrungen. Als zusätzlicher Anschlag zum Längenanschlag mit einstellbarem Winkel, Versatzmaß zur Anschlagklappe 100 mm.
Längenanschlag Tele-Digit
Längenanschlag Tele-Digit mit zentraler digitaler und kabelloser Maßanzeige 0,1 mm. Zwischen vorderer und hinterer Anschlagklappe umschaltbar. Bis 3000 mm einsetzbar. Der Längenanschlag Tele-Digit wird an Stelle des Standard-Längenanschlages verwendet.
Längenanschlag digital
Set mit drei Anschlagelementen, alle mit Digitalanzeigen ausgestattet, Einstellgenauigkeit 0,1 mm, batteriebetrieben, Einstelllänge max. 3300 mm.
Breitenanschlag elektromotorisch
Elektromotorische Verstellung mit einer Genauigkeit von 0,1 mm. Mit Maßeingabe über Tastatur, automatischer Positionierung und inklusive Sicherheitsabschaltleiste. Das Anschlagoberteil ist abklappbar, um eine freie Tischfläche zu schaffen. Die Bedienung erfolgt von der Rollwagenseite.
Vorritzsäge Auto-EPS
Elektromotorische Positionierung für die Seitenund Höhenverstellung, einschl. der Parkposition hinter dem Hauptsägeblatt. Größere Sägeblätter können ohne Ausbau der Vorritzsägeblätter eingesetzt werden. Die Ritzsägen befinden sich nicht im Schmutzbereich. Bei Aktivierung fährt das Aggregat auf die gespeicherten Einstellpositionen.
Ritzsystem Quick-Step
Werkzeuglose manuelle Verstellung der Vorritzbreite von 2,8 bis 3,8 mm durch Rasterverstellung um 0,05 mm. Inklusive einem Satz Ritzsägeblätter. Die Einstellung auf das Hauptsägeblatt erfolgt schnell und einfach.
Kreissägen-Vorschubapparat
Besonderes Panhans Know-how für zeitgemäße Fertigung. Zum sicheren und rationellen Schneiden von Leisten, Bohlen, Fensterkanteln usw. aus Massivholz. 3 höhenverstellbare Vorschubrollen bis 80 mm Höhe, über Handrad betätigt. 2 Vorschubgeschwindigkeiten (13 + 26 m/min). Absaugstutzen 80 mm Durchmesser. Einfache, schnelle und werkzeuglose Montage am Breitenanschlag an Stelle des Anschlagprofiles. Breiteneinstellung über den Breitenanschlag mit Versatzmaß 100 mm. Einschließlich automatischer Klemmung auf den Maschinentisch über Sicherheitsmagnet.
Fernarretierung
Fernarretierung des Rollwagens Blockierung des Oberwagens in der Beladestellung ganz rechts. Hiermit können große Platten auf der Maschine problemlos ausgerichtet werden.
