Konstantin® Mini Fräser
Serie C 166

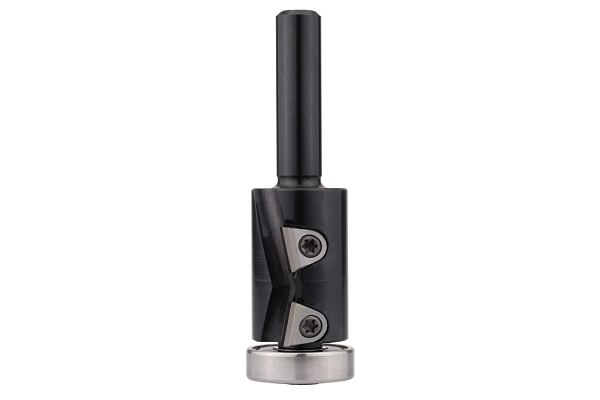

Konstantin Mini C 166-1

DIA - Bündigoberfräser

Anwendungsbereich

Konstantin Mini C166-1 DIA-Bündigschaftfräser für den Handvorschub auf der Oberfräse. Stabilder Wechselschneiden-Schaftfräser in Stahlausführung, geeignet zum Bündigfräsen von Schichtstoff- und Furnierüberständen.

Ausgerüstet mit dem Konstantin DIA-Wechselschneidensystem funktioniert das Tauschen der Schneiden an easy vor Ort.
Ideal für die Bearbeitung von Plattenwerkstoffen und abrasiven Materialien bei denen Diamant als Schneidstoff benötigt wird!

Technische Daten

Kategorie:
DIA-Bündigfräser mit Konstantin Mini Wechselschneide
Vorschubart:

MAN
Bearbeitungsart:

Bündig fräsen, Schablonen
Durchmesser:

16 - 22mm
Schnittbreiten:

HD 29.5 mm
Schnittstelle:

Schaft 8 & 12 mm h 7
Drehrichtung:

Rechtslauf
Schneidenanzahl:

Z = 1 + 1
Tragkörper:

Stahlausführung
Schneidstoff:

Diamant PKD

Konstantin Mini C 166-3

DIA - Fasefräser

Anwendungsbereich

Konstantin Mini DIA-Fasefräser mit Anlaufring, lieferbar in verschiedenen Schnittbreiten und Fasewinkel für die Handoberfräse.

Perfekt Fasen sogar in abrasiven Plattenwerkstoffen mit Schneiden in DIA-Qualität.

Das Konstantin Mini-System ermöglicht dem Anwender ein selbstständiges Wechseln der Schneiden

Technische Daten

Kategorie:
DIA-Fasefräser Mini mit Konstantin Wechselschneiden
Vorschubart:

MAN
Bearbeitungsart:

Faseprofil fräsen 30° / 45°
Durchmesser:

24 - 37mm
Schnittbreiten:

Schaft 8 mm & 12 mm Schnittstelle:
5,9 mm - 13,9 mm
Drehrichtung:

Rechtslauf
Schneidenanzahl:

Z = 2
Tragkörper:

Stahlausführung
Schneidstoff:

Diamant PKD

Konstantin Mini C 166-4

DIA - Abrundfräser

Anwendungsbereich

Konstantin Mini DIA-Abrundfräser für den manuellen Vorschub auf einer Oberfräse geeignet. Schaft 8 mm & 12 mm zur Aufnahme in verschiedenen Spannzangensystemen auswählbar.

Verschiedene Profilmesserausführungen sind in Radien beginnend mit R1 mm bis 3 mm abgestuft in 1/2 mm Schritten lieferbar.

Präziser Kantenabrunder für alle gängingen Plattenwerkstofe

Technische Daten

Kategorie:
DIA-Abrundoberfräser Mini mit Konstantin Wechselschneiden
Vorschubart:

MAN
Bearbeitungsart:

Radienprofile fräsen
Durchmesser:

R1 - R3 mm
Schnittbreiten:

24 mm
Schnittstelle:

Schaft 8 mm & 12 mm
Drehrichtung:

Rechtslauf
Schneidenanzahl:

Z = 2
Tragkörper:

Stahlausführung
Schneidstoff:

Diamant PKD

Previous
Next

Konstantin Mini C 166-6

DIA - Nutschaftfräser

Ausführung

Körper aus Stahl
Z1 + 1 in zwei Spannuten; mit Achswinkel
Schneidelemente mit DP (DIA) bestückt Nutschaftfräser mit austauschbaren DP-Schneiden
Tiefe Spanräume für bessere Späneerfassung
Schaftpassung h6

Anwendung

Nuten, Fügen, Falzen, Formatieren (Trennfräsen)

Werkstückstoff

Plattenwerkstoff

Maschine

Handoberfräse

Besonderheit

Durchmesserkonstanter Nutschaftfräser
Alle Schneiden untereinander austauschbar (bis auf Bohrschneide)
Schneiden vor Ort austauschbar
Sehr gute Spanabfuhr
