Panhans

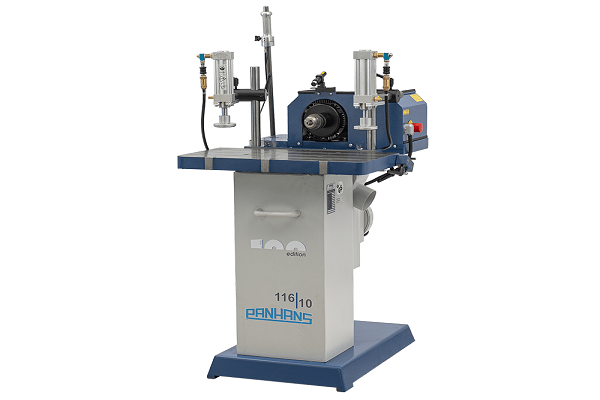

Langlochbohrmaschine 116|10

Previous
Next

Höchste Präzision durch hochwertige Verarbeitung.

Ständer in moderner, formschöner Stahlkonstruktion. Arbeitstisch und Kreuztisch in starkwandiger, hochverrippter und verwindungssteifer Graugussausführung CNC bearbeitet. Kreuzsupport mit nachstellbaren Kugelführungen.

Ausstattungsmerkmale wie Werkstückanschlag, Rahmenanschlag, Gehrungsanschlag, Dübelbohreinrichtung, Fahreinrichtung, zwei Exzenterspanner gehören zur Standardausstattung.

Technische Daten

Tischplattenhöhe
910 mm
Tischplattengröße
700 x 380 mm
Max. Bohrtiefe
145 mm
Max. Langlochlänge
240 mm
Höhenverstellweg
135 mm
Motorleistung
1,3 kW / 1,7 kW
Spannung
400 V / 50 Hz
Drehzahl
3000 U/min

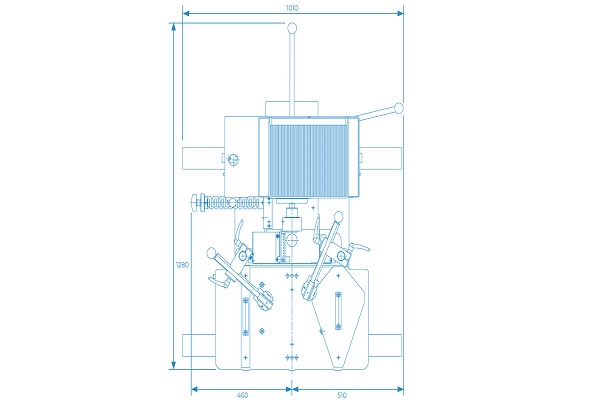

Platzbedarf
1600 x 2350 mm (BxT)
Nettogewicht
200 kg

Spezifikationen

- Absaugstutzen: 100 mm
- Dübelbohreinrichtung Teilung 16, 22, 25, 32 mm mit Präzisionsrasterwalze
- Fahreinrichtung
- Gehrungsanschlag Fixgrade 45°/22,5°
- Rahmenanschlag steckbar
- Werkstückanschlag bis 1500 mm für Serienbearbeitung
- Werkzeugablage
- Motorschutz-Ein-/Ausschalter in Haube (Motorverkleidung) integriert, abschließbarer Not-Ausschalter
- automatische Motorbremse
- hochpräzises Dreibacken-Spannfutter, Spannbereich 5 - 20mm
- 2 Handexzenterspanner


Standardausführung

Zahlreiche arbeitserleichternde Elemente und Funktionen zählen bei der Langlochbohrmaschine Typ 116 zum Standard.

4-Fach geteilte Rasterwalze

4-fach geteilte Rasterwalze (16, 22, 25, 32), Dübelbohreinrichtung für schnelles Erstellen von Lochreihen.

Rahmenanschlag

Steckbarer Rahmenanschlag mit 2 Handexzenterspannern.

Gehrungsanschlag

Gehrungsanschlag für Fixgrade 45° / 22,5°.

Werkstückanschlag

Werkstückanschlag bis 1500 mm lang, stufenlos verstellbar.


Optionales Zubehör

Unterschiedliche Funktionselemente stehen wahlweise zur Verfügung. Sie schaffen bei Bedarf zusätzliche Präzision, Arbeitserleichterung und Wirtschaftlichkeit.

Doppelwinkelverstellanschlag

Doppelwinkelverstellanschlag stufenlos einstellbar 22,5 – 75°.

Spannzylinder Pneumatisch

Spannzylinder pneumatisch mit Handschiebeventil am Zylinder.

Einhebelbedienung

Einhebelbedienung mit Fernarretierung der Rasterwalze für komfortables Arbeiten.

Messuhr mit Handrad

Messuhr mit Handrad für die Höhenverstellung,Teilung 0,1 mm.
